VA-Bogen 45°
Edelstahl-Bogen 45° für einen Edelstahl-Wäscheschacht mit 250mm oder 300mm Durchmesser
Im Vergleich zu anderen Produkten am
Markt sind die Übergänge (Knick) bei unseren Winkelstücken verpresst und nicht
geschweißt und somit auch optisch nicht unschön mit der Flex verschliffen. –
(ohne scharfe Kanten im Knickbereich oder vorstehende
Metallgrate - einfach perfekt gefertigt
!)
Mit diesen Bogenteilen kann der Wäscheschacht seitlich oder nach vorne verzogen
werden.
Ein Wäscheschacht kann abgelenkt werden, wenn der Einwurf und der Auswurf des
Schachtes sich nicht übereinander befinden. Bogenteile mit 15° oder 30°
ermöglichen einen nur leichten seitlichen Versatz.
Dabei ist jedoch zu bedenken, dass dadurch auch die benötigte Höhe des Rohres
für den Versatz größer wird als bei einem z.B. 45°-Bogen.
Verwenden Sie einen 45° Bogen - dann ist der seitliche Versatz wesentlich
größer und das Rohrende unten dadurch höher positioniert als z.B. bei einem 15°
Bogen.
Sie können uns eine Skizze senden mit dem gewünschtem seitlichen Versatz und
wir planen für Sie den Wäscheschacht ohne Berechnung und senden Ihnen ein
Angebot.

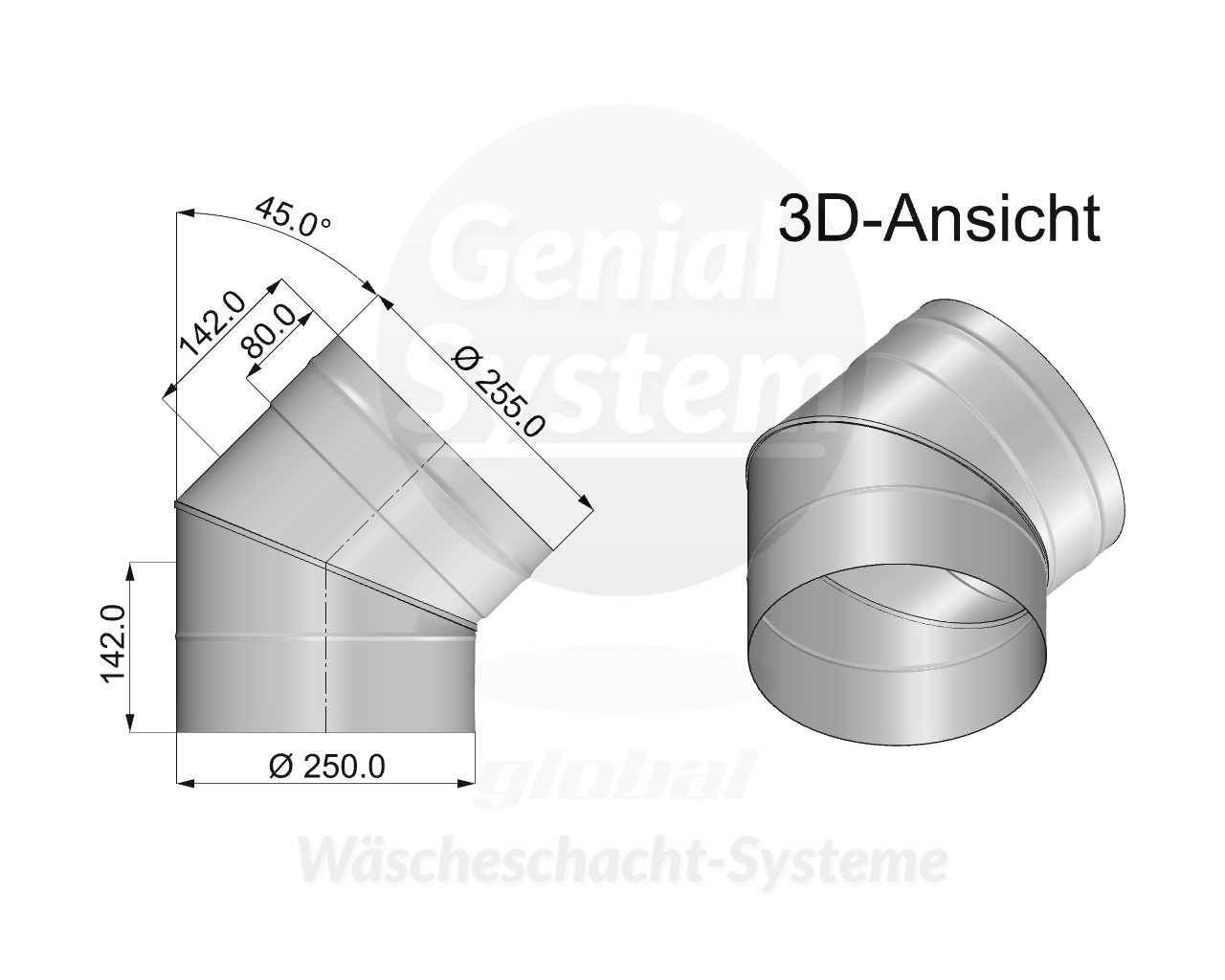

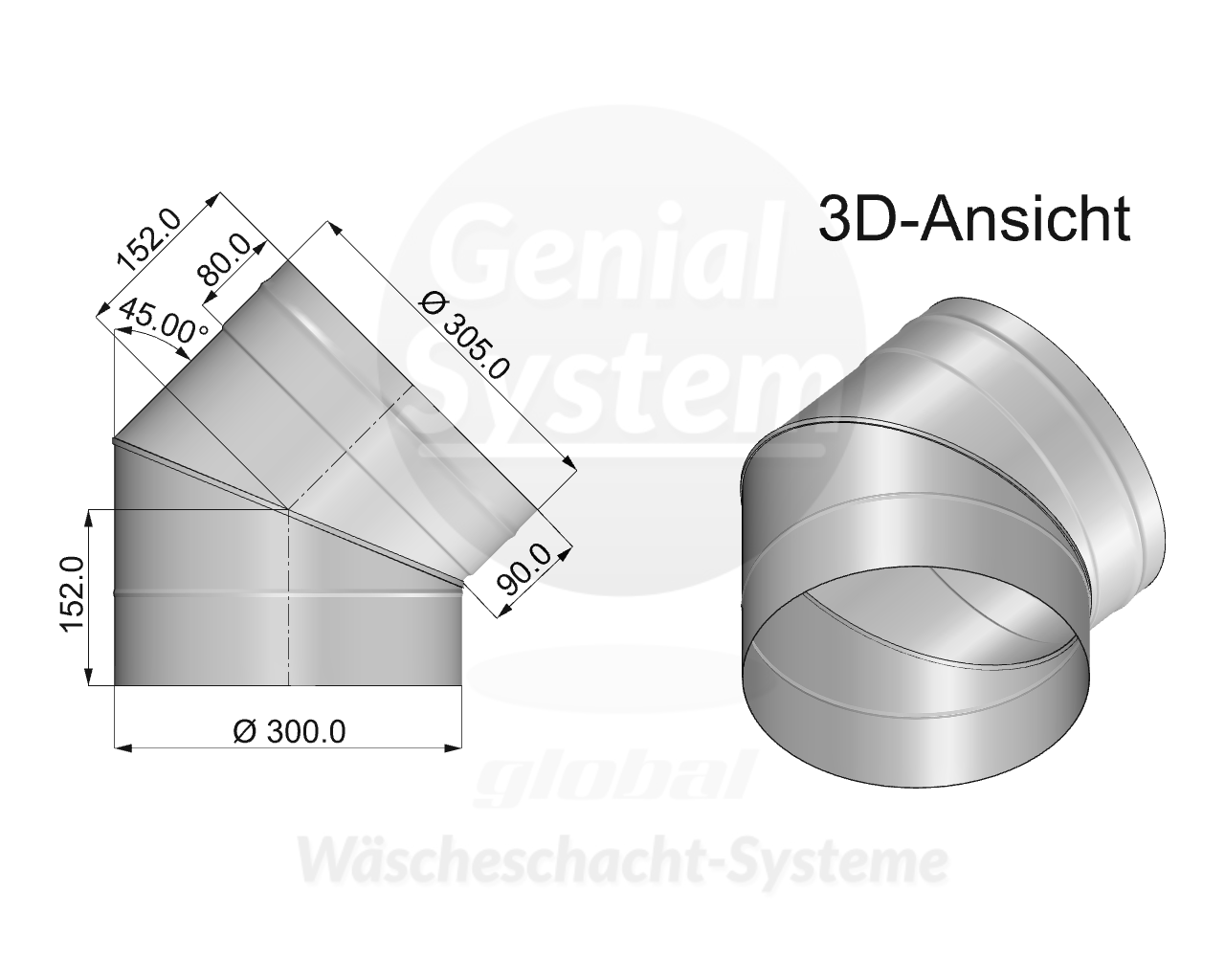

Material- und techn. Daten:
Material: Edelstahl glänzend V2A 1.4301
Bogen-Innenschenkel: 9x9cm (inkl. 8cm Muffe)
Der Rohr-Bogen ist in zwei Ausführungen erhältlich:
Sie können beim Bestellvorgang wählen - Rohrdurchmesser 250mm oder 300mm.
Sinnvoll ist es bei einem seitlichen Verzug von einem Wäscheschacht, wenn Sie
am unteren Ende einen Gegenbogen montieren, damit die Wäsche immer an der
selben Stelle zu Boden fällt. (oder in Wäschekorb)
Wenn der Wäscheschacht mit einem schrägen Rohr endet, dann ist es abhängig von
dem Gewicht der Wäsche, ob diese direkt unter der Rohr-Endkante nach unten
fällt, oder seitlich versetzt landet und dadurch immer wieder neben dem
Wäschekorb.
Auch kann an ein schräges Rohrende keine Endklappe montiert werden. Auch dafür benötigt es einen Gegenbogen.
Wenn ein Kunde einen kurzen
Versatz herstellen möchte, mit nur geringem seitlichen Verzug, dann können zwei
Winkelstücke (Bogen) auch direkt zusammengesteckt werden oder mit einem
Fall-Rohr verbunden werden.
Der Versatz für den Rohrdurchmesser 250mm und bei Durchmesser 300mm ist
unterschiedlich
VERSATZ bei Rohrdurchmesser 250mm:
Der Versatz ist bei direkt zusammengesteckten Bögen wie folgt:
bei zwei mal 15° Bogen ist der
Versatz 3,5cm
bei zwei mal 30° Bogen ist der
Versatz 9cm
bei zwei mal 45° Bogen ist der
Versatz 16cm
bei zwei mal 15° Bogen und dazwischen ein Fallrohr kurz ist der Versatz 16,2cm
bei zwei mal 30° Bogen und dazwischen ein Fallrohr kurz ist der Versatz 33,5cm
bei zwei mal 45° Bogen und dazwischen ein Fallrohr kurz ist der Versatz 52,5cm
VERSATZ bei Rohrdurchmesser 300mm:
Der Versatz ist bei direkt zusammengesteckten Bögen wie folgt:
bei zwei mal 15° Bogen ist der
Versatz 3cm
bei zwei mal 30° Bogen ist der
Versatz 8cm
bei zwei mal 45° Bogen ist der
Versatz 15cm
bei zwei mal 15° Bogen und dazwischen ein Fallrohr kurz ist der Versatz 15cm
bei zwei mal 30° Bogen und dazwischen ein Fallrohr kurz ist der Versatz 30,5cm
bei zwei mal 45° Bogen und dazwischen ein Fallrohr kurz ist der Versatz 46cm
Es gibt auch einen Verstellbogen, bei dem man die Grade selber einstellen kann
und dadurch den Versatz von 1cm bis 14,5cm (beim Rohr 250mm) und 16cm (beim
Rohr 300mm) selber einstellen kann.
Aber bei diesem Verstellbogen ist mit 14,5cm (16cm) dann das maximale
Versatzmaß erreicht und kein größerer Versatz mehr möglich, weil man zwischen
den drehbaren Teilen kein gerades Rohr einfügen kann.
Achtung: Wenn Sie wissen möchten, ob diese Rohrteile mit bereits bei
Ihnen bestehenden Produkten von anderen Anbietern kompatibel sind, dann nehmen
Sie bitte mit uns Kontakt auf!
