Flachkanal-Set 5 - durch zwei Geschossdecken, mit einem Einwurf von VORNE
Flachkanal-Set 5 - durch zwei Geschossdecken, mit einem Einwurf von VORNE
Dieses Set enthält die Teile, welche
Sie benötigen, um einen Flachkanal-Wäscheschacht aus ABS-Kunststoff durch zwei
Geschoßdecken zu errichten.
Das ideale Wäscheabwurfsystem für Holzriegelhäuser und alle Kunden, die Ihren
Wäscheschacht als möglichst flache Konstruktion vor oder in Wände integrieren
möchten.
Bei diesem Flachkanal - Wäscheschacht mit nur 400x150mm - können Sie bei sehr
geringer Einbautiefe, die Schmutz-Wäsche von Obergeschoßen nach unten
befördern.
(Wäschestücke einzeln hinunterwerfen und nicht zusammenknüllen - funktioniert
perfekt)
Der Einwurf erfolgt bei diesem Set in einem Geschoß (1x von VORNE).
Die Einwurfgröße bei der Türe von Vorne ist Standard ca. 300x300mm.
Material - und technische Informationen:
Material - ABS - Kunststoff schwarz
Schacht-Innenmaße: 13,6 x 39cm
Schachtaußenmaße: 15 x 40cm
Muffenmaße-Außen 16,2cm x 41,2cm = Einbaugröße
Bestandteile der Flachkanal-Setkombination FK-Set 4:
1 x Blinddeckel für oberen Verschluß des Flachkanal
1 x Schurrenkanal-Teil mit 1m - mit
Einwurföffnung von vorne
1 x Türe MDF- weiß (Einwurfgröße ca.29x29cm)
4 x Flachkanal-Teil lang 1m
1x Flachkanal-Bogen 30° für Auswurf im UG
Das Set ist in Kanalgröße 400x150mm erhältlich
(Sie können das Set mit od. ohne Einwurftüre wählen, so dass Sie ev.
hochwertigere Einwurftüren einfach aus der Kategorie Einwurftüren, zur
Bestellung hinzufügen können)
- FK-Set 5, mit einem Einwurf (1x von VORNE), inkl. 1 x MDF-Türe von vorne
- FK-Set 5, mit einem Einwurf (1x von VORNE), ohne Türe
Sie können das Set inkl. Standard-Türe wählen, oder ohne Standardtüre und die
Türe selber ergänzen auf z.B. doppelwandige Metalltüren (diese sind auch
Feuchtraumgeeignet) mit umlaufender Dichtung und Wärme-Schall-Isolierung in
phänomenal guter Qualität.
Stöbern Sie im Bereich der Einwurf-Türen-eckig 300x300mm und wählen Sie Ihr
Wunschprodukt (z.B. Türen in Metall weiß od. Edelstahl, einwandig od.
doppelwandig mit verschiedenen Griffen oder Drehknauf mit Schnapper oder
Schlüsselschloß usw. usw.) – Sie können jede Türe mit eckigem Anschluß
300x300mm wählen – ausgenommen Kippmulden (diese sind zu tief gebaut mit den
seitlichen Flügel, welche in den Schacht ragen und an Der Rückwand vom
Flachkanal anstehen würden)
Achten Sie bitte auf die Detailbilder - diese können Sie vergrößern, indem Sie
ein kleines Bild unten per Klick hochladen und oben in der Großansicht nochmal
draufklicken.

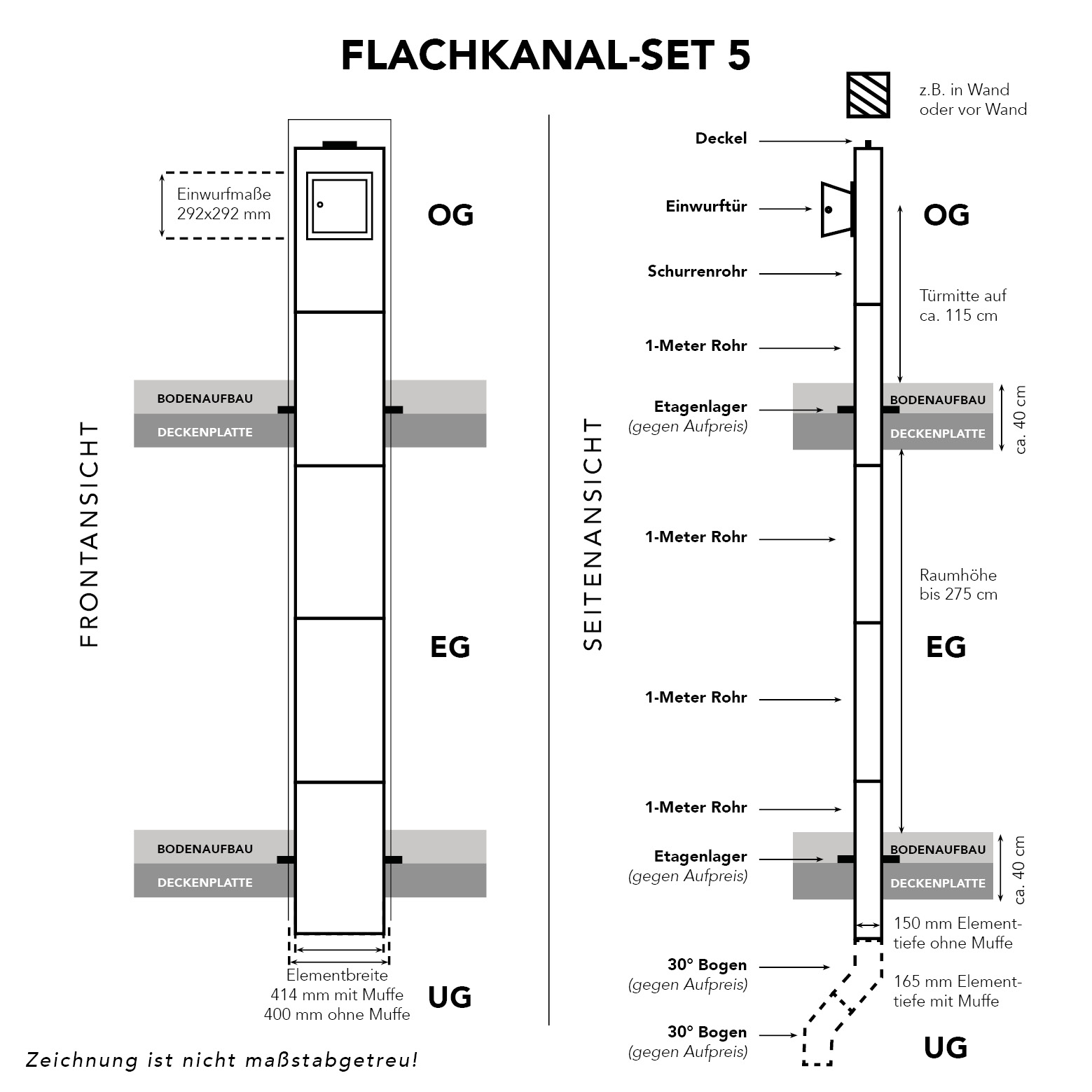

In der Abbildung sehen Sie alle beinhalteten Bestandteile.
Mögliche Ergänzungen:
- Der Wäscheschacht kann mit einem zweiten Gegenbogen ergänzt werden, damit die Wäsche an einer bestimmten Position nach unten fällt - wenn gewünscht, bitte einfach einen zweiten Bogen 30°, als Einzelteil in den Warenkorb ziehen beim Bestellvorgang.
- Optional: 1-2 x
Schachtauflager Metall - sehr stabil zur Befestigung des Flachkanal an der
Geschoßdecke (am Rohboden vor dem Fußbodenaufbau mit Estrich).
Kann nicht immer verwendet werden, wenn die hinteren Befestigungslaschen an eine Wand anstehen würden - (natürlich kann man diese auch wegflexen).
Da nicht jeder Kunde diese Befestigung benötigt - ist diese im Set nicht enthalten - kann aber extra in den Warenkorb gegeben werden. - Kleber zum Verbinden der Rohre (wird nicht unbedingt benötigt, weil die Rohre stecken aufeinander - Rohrende in Muffe) - Dieses Produkt ist optional, weil nicht jeder Kunde die Rohre verkleben möcht - wenn gewünscht bitte den Artikel zusätzlich als Einzelteil in den Warenkorb ziehen.
Unter “Erweiterte Beschreibung“ finden Sie zusätzliche Informationen zu diesem Produkt
Es gibt Kunden, die wissen genau was sie wollen – aber auch Kunden,
welche über das System und die Möglichkeiten noch unschlüssig sind.
Selbstverständlich können Sie unsere Wäscheschächte auch für größere
Geschoßhöhen mit Rohrteile ergänzen, oder seitliche Ablenkungen mit Bögen
ausführen.
Sie können aus einem Set-Angebot alle Einzelteile reduzieren, austauschen oder
auch ergänzen, und dies aus dem gesamten Sortiment, ohne dass Sie
dabei einen Nachteil im Preis hätten.
Sie können uns aber auch einfach schreiben, was Sie wünschen (uns einen Plan
oder eine Skizze zusenden), und wir bieten Ihnen dies nach Ihren Wünschen an.
Oder senden Sie uns die Auswahlhilfe (von der Startseite) mit Ihren Wünschen zu
und Sie erhalten das entsprechende Angebot
(zumeist die einfachste Lösung für den Kunden)
Material und techn. Daten von z.B. einem Flachkanal-Schurrenteil:
Material: Kunststoff ABS schwarz
Höhe (Länge): 105cm ohne Muffe - 110cm
inkl. der vorspringenden Muffe
Die Kanalteile können in jeder Länge abgeschnitten und zusammengesteckt oder
auch verklebt werden. – (Einfaches Stecksystem).
Laibung für Türöffnung 30x30cm – Tiefe: 1,5cm am Schacht – Sondertiefen
möglich).
Schacht-Innenmaße: 13,6 x 39cm
Schachtaußenmaße: 15 x 40cm x Länge 105cm
Muffenmaße-Außen = benötigter Platzbedarf: 16,2cm Tiefe x 41,2cm Breite
Höhenteilung vom Schurrenkanal: Die Öffnungs-Mitte für die
Einwurftüre ist von der Unterkante des Schachtteiles nach oben 64cm
entfernt. Von der Türmitte bis zum nächsten Rohr nach oben ist ein Abstand von
41cm.
Benötigter Platzbedarf und mindest. Deckendurchbruch:
Hinter dem Schacht werden 3,5cm Tiefe benötigt, bei Verwendung einer Wand-Halteschelle
oder einem Etagenlager mit zwei Laschen links und rechts.
(bei einer Befestigung der Schachtteile mit z.B. einem Lochband an die Wand,
wird kein zusätzlicher Platz hinter dem Rohr benötigt – dies ist beim
Befestigen etwas aufwändiger, aber wenn der Platz in der Tiefe nicht vorhanden,
dann ist dies eine Möglichkeit)
Der Platzbedarf vor dem Standard-Schacht ist: maximal 4cm vor dem Rahmen mit
der 30x30cm Schurrenöffnung.
(Der Rahmen für die Türe vorne an der
Schurre (Einwurföffnung) hat eine Tiefe von 1,5cm - das heißt, die fertig
verputzte Wand kann 5cm vor dem Flachkanal sein, weil jede Einwurftüre hinten
eine Laibung dran hat, die der Schurre entgegenspringt). Die Wand muß aber
nicht 5cm vor dem Kanal sein. (auch geringere Tiefen sind möglich, wie z.B. bei
Verkleidung des Flachkanales mit einer Gipskarton- oder Gipsfaserplatte).
Würde eine größere Tiefe von einem Kunden benötigt werden, als 5cm bis zur
fertigen Wand, weil z.B. vor dem Schacht noch eine Ziegelwand aufgezogen wird,
dann gibt es eine Tiefenverlängerung der Schurrenöffnung gegen Aufpreis.
Die gesamte einzuplanende Breite vom Kanal inkl. Muffen ist: 41,5cm
Die gesamte einzuplanende Schacht-Tiefe ohne Türanschluß-ist 16,5cm - (wenn
kein Etagenlager verwendet wird). Bei geringem Platz, werden die Schachtteile
im Deckendurchbruch auch teils eingeschäumt mit PU-Bauschaum.
