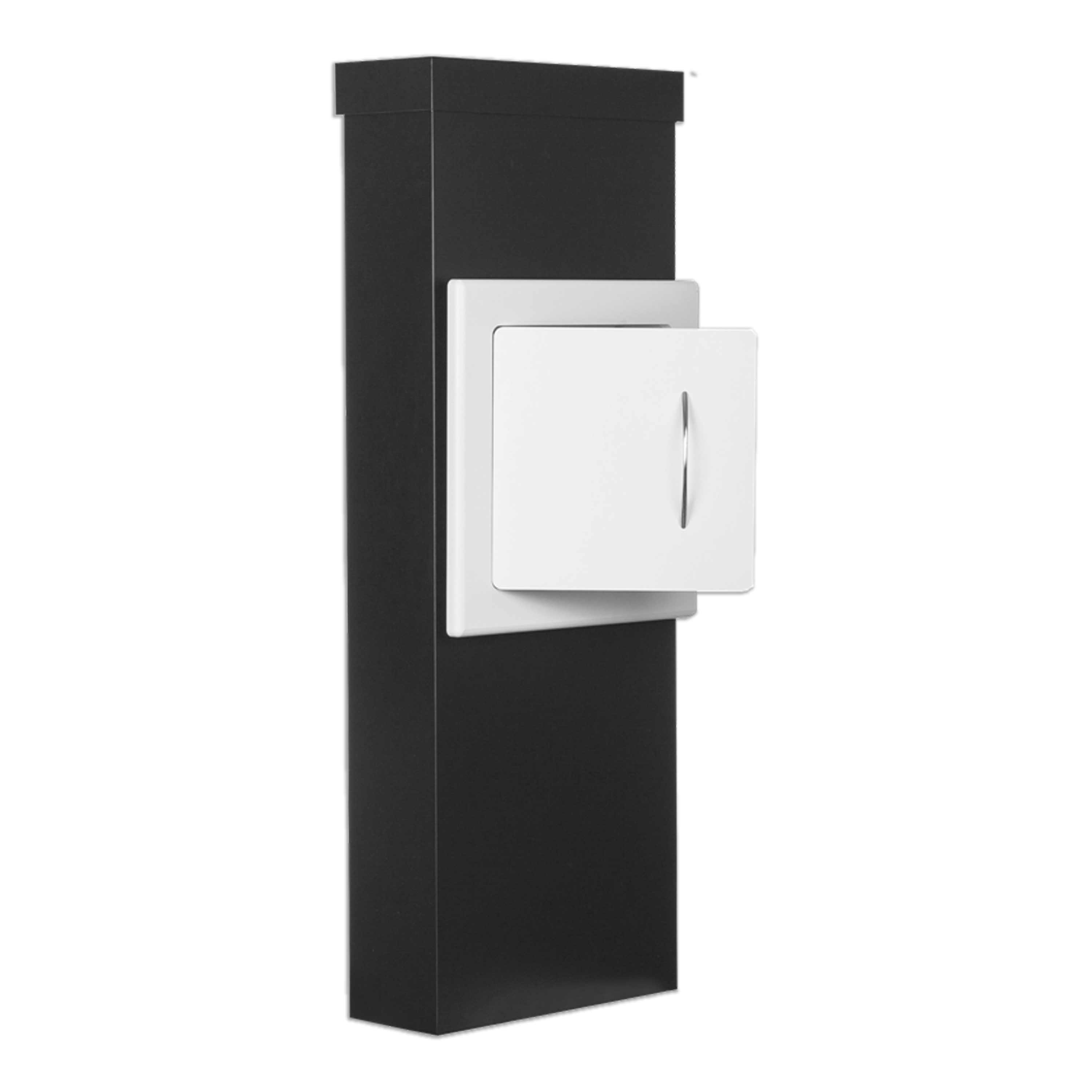

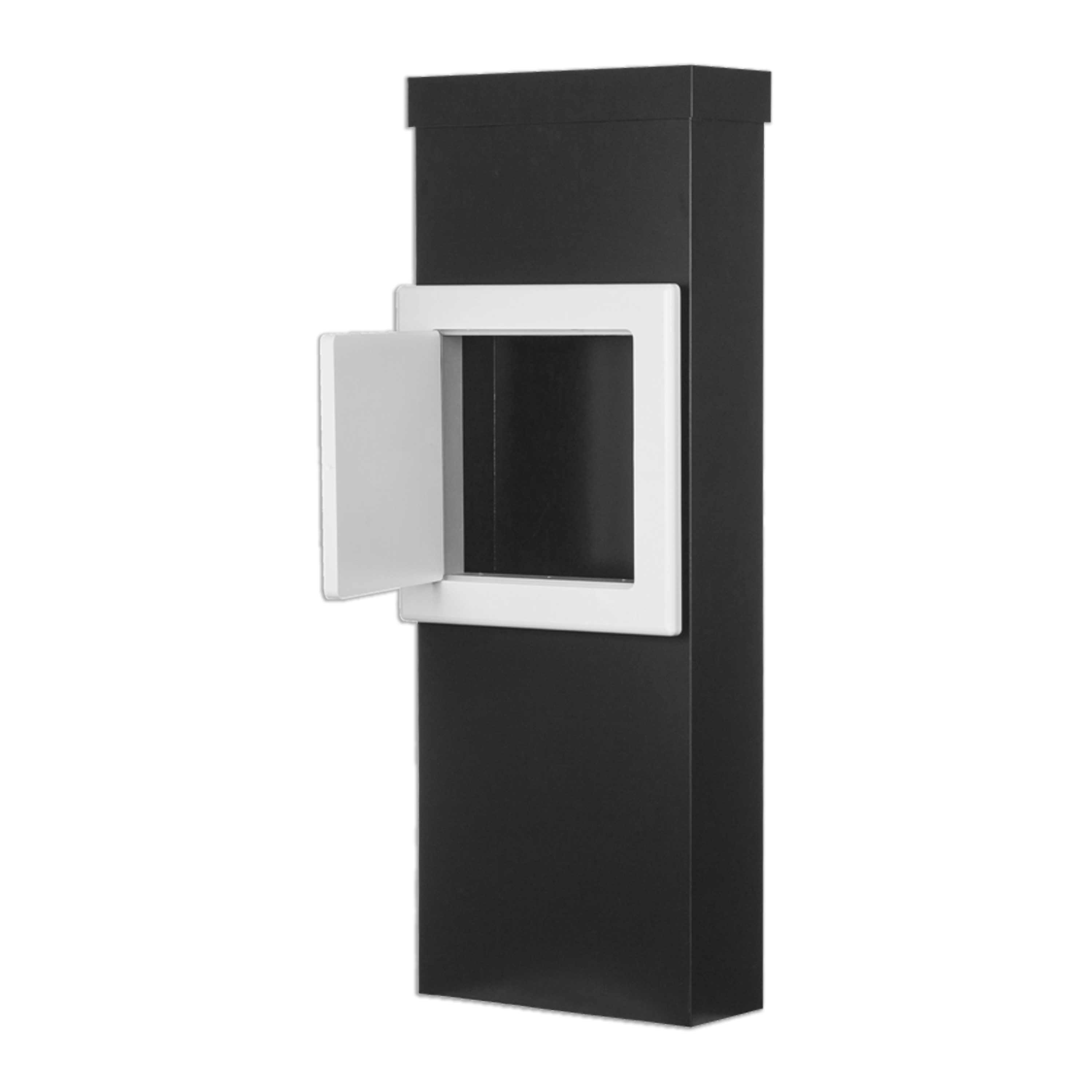

Flachkanal-Schurren-Kanal ABS
Flachkanal - Schurren-Rohr 15x40cm
Das ideale Wäscheabwurfsystem für Holzriegelhäuser und alle Kunden, die einen flachen Wäscheschacht in Wände oder Nischen integrieren möchten.
Bei diesem Flachkanal können Sie bei sehr geringer Einbautiefe, die Wäsche nach unten befördern.
(Wäschestücke bitte einzeln hinunterwerfen und nicht zusammenknüllen – funktioniert perfekt)
Material und techn. Daten:
Material: Kunststoff ABS schwarz
Höhe (Länge): 105cm ohne Muffe - 110cm inkl. der vorspringenden Muffe
Die Kanalteile können in jeder Länge abgeschnitten und zusammengesteckt oder auch verklebt werden. – (Einfaches Stecksystem).
Laibung für Türöffnung 30x30cm – Tiefe: 1,5cm am Schacht – Sondertiefen möglich).
Schacht-Innenmaße: 13,6 x 39cm
Schachtaußenmaße: 15 x 40cm x Länge 105cm
Muffenmaße-Aussen = benötigter Platzbedarf: 16,2cm Tiefe x 41,2cm Breite
Benötigter Platzbedarf und mindest. Deckendurchbruch:
Hinter dem Schacht werden 3,5cm Tiefe benötigt, bei Verwendung einer Wand-Halteschelle oder einem Etagenlager mit zwei Laschen links und rechts.
(bei einer Befestigung der Schachtteile mit z.B. einem Lochband an die Wand, wird kein zusätzlicher Platz hinter dem Rohr benötigt – dies ist beim Befestigen etwas aufwändiger, aber wenn der Platz in der Tiefe nicht vorhanden, dann ist dies eine Möglichkeit)
Der Platzbedarf vor dem Standard-Schacht ist: maximal 4cm vor dem Rahmen mit der 30x30cm Schurrenöffnung.
(Der Rahmen für die Türe vorne an der Schurre (Einwurföffnung) hat eine Tiefe von 1,5cm - das heißt, die fertig verputzte Wand kann 5cm vor dem Flachkanal sein, weil jede Einwurftüre hinten eine Laibung dran hat, die der Schurre entgegenspringt). Die Wand muß aber nicht 5cm vor dem Kanal sein. (auch geringere Tiefen sind möglich, wie z.B. bei Verkleidung des Flachkanales mit einer Gipskarton- oder Gipsfaserplatte).
Würde eine größere Tiefe von einem Kunden benötigt werden als 5cm bis zur fertigen Wand, weil z.B. vor dem Schacht noch eine Ziegelwand aufgezogen wird, dann gibt es eine Tiefenverlängerung der Schurrenöffnung gegen Aufpreis.
Die gesamte einzuplanende Breite vom Kanal inkl. Muffen ist: 41,5cm
Die gesamte einzuplanende Schacht-Tiefe ohne Türanschluß-ist 16,5cm - (wenn kein Etagenlager verwendet wird). Bei geringem Platz, werden die Schachtteile im Deckendurchbruch auch teils eingeschäumt mit PU-Bauschaum.
Achten Sie bitte auf die Detailbilder - diese können Sie vergrößern, indem Sie ein kleines Bild unten per Klick hochladen und oben in der Großansicht nochmal draufklicken.
Größe der Kanalteile und der
Türöffnung (siehe auch das Maßblatt im Anhang der Bilder):
Kanalteil-Länge (Höhe) netto 105cm ohne Muffe - 110cm mit der Muffe (105cm + 5cm Muffe)
Die Öffnungs-Mitte für die Einwurftüre ist von der Unterkante des
Schachtteiles nach oben 64cm entfernt. Von der Türmitte bis zum nächsten Rohr
nach oben ist ein Abstand von 41cm.
Der Schacht wie der Deckel bestehen aus ABS
(Acrylnitril-Butadien-Styrol-Copolymer) und ist dadurch wesentlich leichter als
die normalen Wäscheabwurfschächte aus Edelstahl oder KG.
